- 核心優勢
- 技術參數
-
1、更多功能、更多模式
? 諧波補償、無功補償、諧波無功同補，一機多用；
? 具備諧波分次補償功能，可設定無功補償比例；
? 高清7英寸中文彩色觸摸屏，屏幕實時顯示系統和裝置運行參數；
2、全面保護功能，提高用戶應用穩定性
? 有效值峰值雙設定自動限流算法，在負載諧波電流大于設備輸出時，可自動將設備輸出限制在100%輸出，無過載風險；
? 保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠；
3、先進的控制策略和拓撲結構設計
? 改進的基于瞬時無功功率理論的檢測技術，可實時檢測諧波電流，自動跟蹤負載諧波變化，具有高度可控性與快速響應性；
? 采用LCL拓撲結構濾波，在輸出諧波電流的情況下，不會引入高頻IGBT開關諧波干擾，并且適用于任何現場電網系統阻抗，不會發生諧振；
4、高度集成化、模塊化、系列化
? 模塊化設計，體積小重量輕，功率密度高，安裝維護方便；
? 可靈活組合并機滿足不同容量需求，在實現標準化生產的同時提高了設備的可靠性和可維修性，極大方便了系統安裝與維護；
? 單模塊獨立風道設計，可有效隔絕環境粉塵粘附，提高產品散熱效率；
5、高級的用戶體驗
? 故障自診斷自啟動功能，裝置具有非裝置自身問題導致停機自恢復功能，自恢復之前需對外部電網及裝置本身進行自動診斷，診斷通過方可自啟動。在30分鐘之內自恢復3次，若均不能正常啟動，停機并給上位機傳輸裝置故障告警，點亮裝置自身故障指示燈。

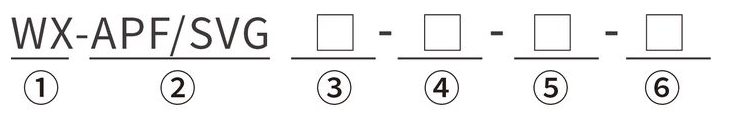

型號命名：
① 企業代號
② 產品類型
③ 電壓等級④ 容量等級
⑤ 接線方式(3P4L三相四線、3P3L三相三線)⑥ 安裝方式(W壁掛式、F機架式、V立式、P插拔式)
-
輸入方式
輸出及安裝方式
性能指標
保護方式
運行方式 顯示與操作
環境條件
(1)額定電壓(V)：400V AC
(2)系統電壓范圍：±20%
(3)頻率(Hz)：50/60 +/-5%
(4)接線方式：三相三線/三相四線制APF容量：15A,25A,35A,50A,75A,100A
125A,150A
SVG容量：15kVar,25kVar,30kVar,50kVar
75kVar,100kVar
類型：立式/機架式/壁掛式模塊
進線方式：后進線
(1)濾波率：≥90%(在訂貨的容量范圍內，且負載諧波含量高于訂貨容量的30%)
(2)濾波范圍：2~50次諧波(如需治理偶次諧波，訂貨時提出)
(3)全響應時間：≤10ms
(4)瞬時響應時間：≤ 100us(5)動態電流：1.2倍濾波器額定容量輸出，1min
(6)功率因數設定補償：具備
(7)感性或容性補償：可選
(1)過載保護：自動限流在100%額定輸出
(2)其他保護：過壓保護、欠壓保護、過溫保護單機或并聯運行：可以
(1)顯示界面：壁掛模塊搭配4.3英寸觸摸屏，成套柜搭配7英寸觸摸屏
(2)顯示狀態：電流、電壓、功率、諧波畸變率等(3)操作：多種操作模式選擇，遠程或本地
(4)通訊(RS485接口)：Modbus-RTU，具備遠程監控接口及后臺數據庫，方便用戶在互聯網終端監控設備運行各項參數
(5)相序自適應：具備(1)防護等級：IP20(可定制)
(2)模塊噪音：≤55DB(3)運行環境溫度：-10℃~40℃
(4)儲存/運輸溫度：-40°C~60°C
(5)工作/存儲濕度：相對濕度 20~95%，無凝露/相對濕度 10~95%
(6)海拔高度：1000m以下（更高海拔需降容使用）APF容量：50A,75A,100A,125A,150A,200A,300A
400A, 500A,600A,750A,900A
SVG容量：50kVar,75kVar,100kVar,150kvar
200kVar,300kVar, 400kVar, 500kVar,600kVar
類型：成套柜
進線方式：上進線/下進線/柜頂貫穿母線（柜體進線方式需在合同中注明）
